地线，又称避雷线，是指用来将电流引入大地的导线;电气设备漏电时，电流通过地线进入大地。地线的符号是E(Earth);可分为供电地线、电路地线两种。按我国现行标准，GB2681中第三条依导线颜色标志电路时，
一般应该是
相线—A相黄色，B相绿色，C相红色。零线—淡蓝色，地线是黄绿相间，如果是三相插座，左边是零线，中间(上面)是地线，右边是火线。
地线分类
（1）供电地线：从变压器中性点接地后引出主干线，根据标准，每间隔20-30米重复接地，在电路中起安全保护作用。在漏电的情况下，用电者和地线形成了一个并联电路。有了地线，由于地线的电阻比较小，电流会迅速流入大地，使用电者避免触电。致人伤残。在实际中通常是一根黄绿相间的导线。

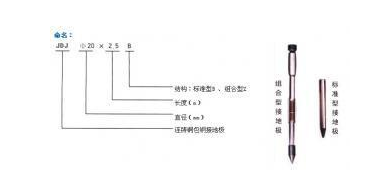

地线在家庭用电中是十分重要的，但有些地区的供电网中没有地线，可以用如下方法补救。在屋外找一个地方，拿一条50-70mm宽，1-2米长的角铁打入地下，然后把地线连接到该角铁上，连接时最好用螺栓固定，连接电线尽可能粗一点，6-10平方毫米，要再减低接地电阻可以在角铁周围再灌注一点盐水
（2）电路地线：在电路设计时，主要是防止干扰与提高无线电波的辐射效率。地线被广泛作为电位的参考点，为整个电路提供一个基准电位。此时，地线未必与真正的大地相连，而往往与输入电源线的一根相连（通常是零线），其电位也与大地电位无关。整个电路在设计时，以地线上电压为0V，以统一整个电路电位。
-
家装没有用到漏电断路器时,要求电源插座要正确配地线,近些年家装都有用漏电断路器,正确配置是进户线装一个两极总断路器,总断路器出来是两个支路,一路是供照明。
-
02
另一路是供插座,照明不用装漏电断路器,插座要合理配置漏电断路器,(家装动作电流30mA). 如果装了漏电断路器,又接了地线,从人身安全来讲是好的,但可能会增加断路器动作的机率,也就是这个漏电电流不是因为人体所流过而出现的保护动作。
-
03
如果漏电断路器是灵敏的,但没有地线,当有漏电电流流过人体时,漏电断路器会动作,不会有人身伤害。
-
04
只要漏电断路器没问题,没地线也是安全的,不因考虑地线的事。
-
05
地线起保护作用,电器设备的外壳通过插头与地线相连。插座接地线一旦漏电,电器设备的外壳就会带电,但由于地线的作用,保证电器外壳与地线等电位,即对地电压等于0,这样就保证了电器使用者的人身安全。
-
06
如何判断家里插座接地线
首先把屋里总电源断掉,找一根长线,一个手电灯泡一节大电池,长线一头插到其它插座(可以是本屋也可以是其它屋的插座)地线那眼里,一头接电池再接灯泡,灯泡甩出来的另一头插要测的插座地线那眼里,利用屋里地线做个回路,灯泡着就没问题,把所有的插座地线眼都试试,证明屋里所有地线都没问题!
-
请点击此处输入图片描述
相线、零线、接地线知识
家庭用电，标准的单相用户有三线，相线L、零线N和接地线PE，零线N和相线同截面，接地线PE是2.5平方毫米、双颜色 。
家庭用电的保护是靠插座插头的接线来完成的，插头、插座的接线原则是：左零右相上接地。就是家电的外壳和插头的上插连接，外面来的接地线和插座的上插连接，把家电的外壳和大地可靠连接，实现用电的安全保护。
接地线和零线不能混用：
1、零线和变压器的中性线是直接连接的，和火线直接构成回路，没有压降损失；
2、零线和中性线接地电阻要求很高，100KVA以下变压器的接地电阻不能高于10欧姆，100KVA以上变压器的接地电阻不能高于4欧姆；
3、接地线在变压器处和零线、中性线是连在一起的，以后就独立了，到配电箱还会重复接地，但接地电阻只要30欧姆以下就合格了；
4、零线和火线截面积一样，要通过同样的电流，而地线一般都是2.5平方毫米，不能通过较大的电流，所以不能用接地线做零线；
5、没有接地线的用户，家用电器没有接地，不能自己弄接地线（如果不合格危害更大），更不能用零线做接地线（当三相电流不平衡时零线带电，外壳亦带点，零线断线时家电外壳直接带上火电，更危险。），会影响电力系统的正常运行。
