POE供电的摄像机，网线断芯怎么办？

前言：

 poe交换供电时，网络断了一芯后怎么办？解决POE供电问题，当您的网线有一芯断的时候应该怎样做，希望这篇文章对您能有所帮助。

 标准的五类网线有四对双绞线，但是在10MBASE-T和100M BASE-T中只用到其中的两对。IEEE80 2.3af允许两种用法：

一、应用空闲脚供电时4、5脚连接为正极，7、8脚连接为负极。

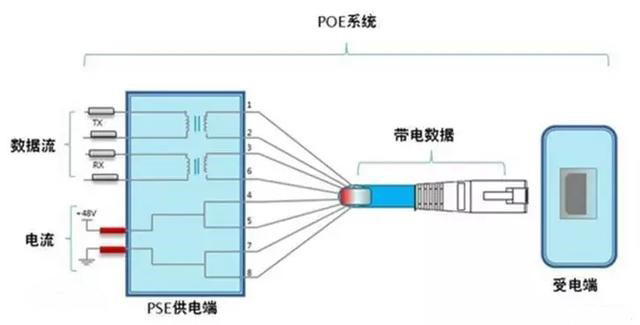

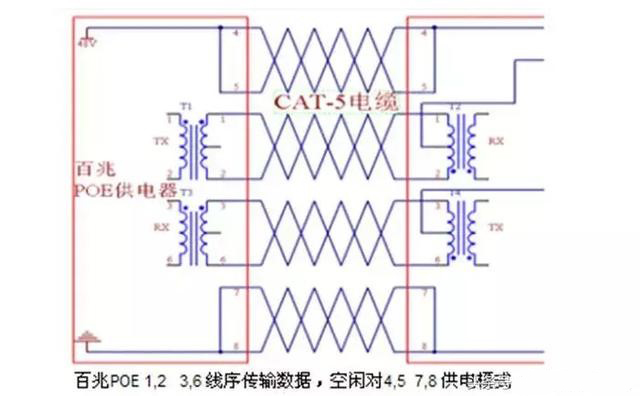

下图为利用空闲线（4,5,7,8）传递48V的电源。

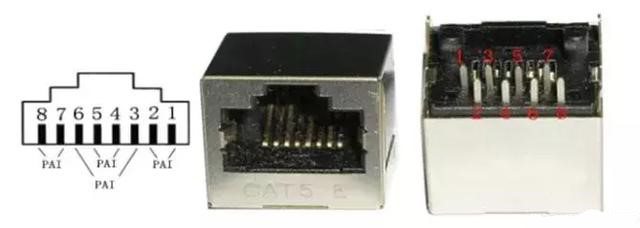

2）序号颜色信号功能描述1白/橙TxData+发送数据,2橙TxData-发送数据,3白/绿RxData+接收数据,4蓝48V GND远程供电电源正极,5白/蓝48V GND远程供电电源正极6绿RxData-接收数据,7白/棕-48v远程供电电源负极,8棕-48V远程供电电源负极.

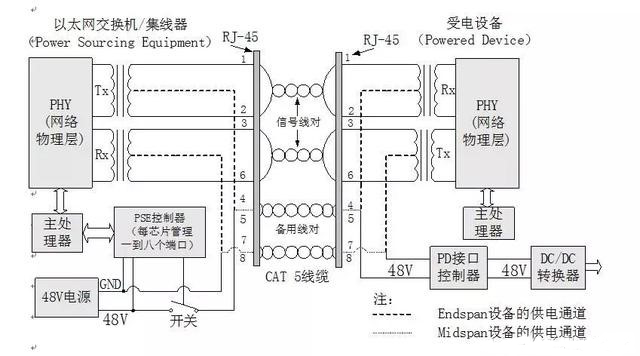

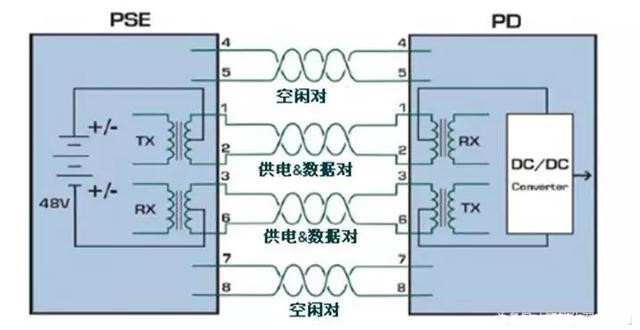

二、利用信号线（1,2,3,6）同时传递数据信号和48V的电源。

应用数据脚供电时,将DC电源加在传输变压器的中点,在这种方式下线对1、2和线对3、6可以为任意极性。传输数据所用的芯线上同时传输直流电,其输电采用与以太网数据信号不同的频率，不影响数据的传输。

（3）

标准不允许同时应用以上两种情况。电源提供设备PSE只能提供一种用法,但是电源应用设备PD必须能够同时适应两种情况。该标准规定供电电源通常是48V、13W的。PD设备提供48V到低电压的转换是较容易的,但同时应有1500V的绝缘安全电压。

下面谈一下1000M BASE-T POE 供电系统

（4）

（5）

（6）

（7）

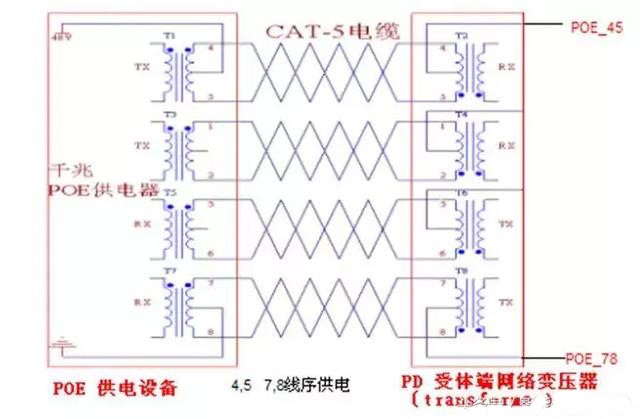

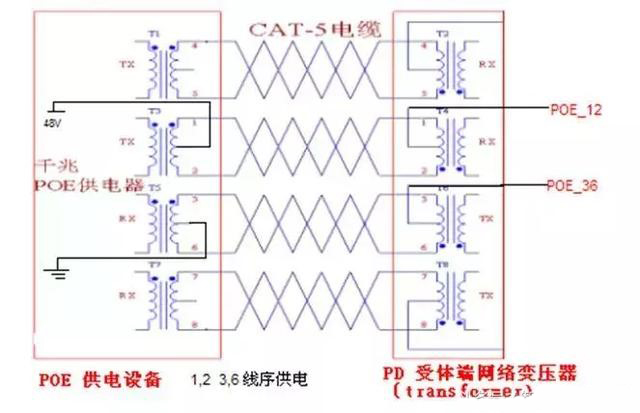

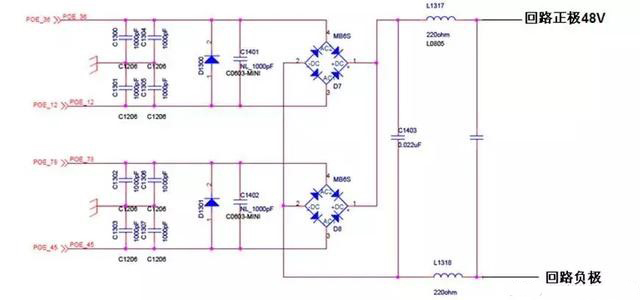

1000M BASE-T POE 供电系统 4个线序对均传输数据，故无空闲对， 均采用数据对供电,图六，1脚和2脚、3脚和6脚通过网络变压器进行电压、信号的分频、分离出来的电压连接到桥式整流进行整流供电，如图八

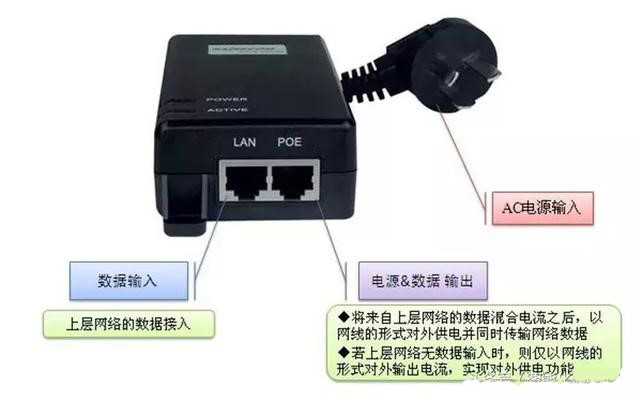

 （8）以上讨论的是POE adapter 供电模式，典型的POE adapter 如下图

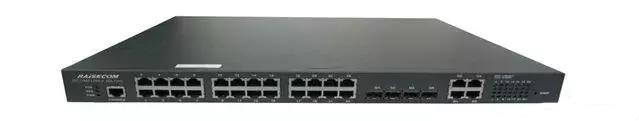

（9）另一种是通过POE供电交换机供电

(10)

（11）

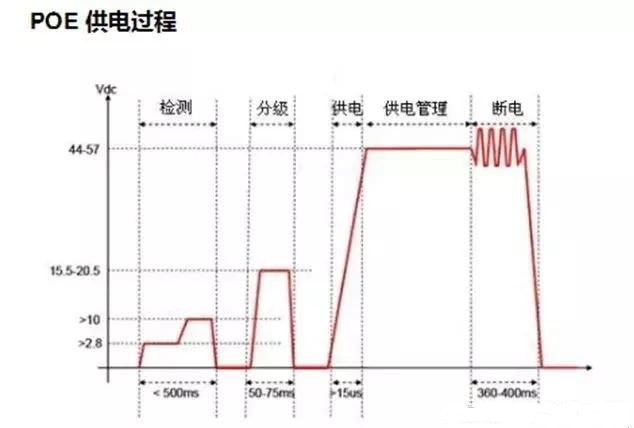

协商供电

当在一个网络中布置PSE供电端设备时,POE以太网供电工作过程如下所示。

1、 检测： 一开始,PSE设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE802.3af标准的受电端设备。

2、PD端设备分类： 当检测到受电端设备PD之后,PSE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。

3、开始供电： 在一个可配置时间(一般小于15μs)的启动期内,PSE设备开始从低电压向PD设备供电,直至提供48V的直流电源。

4、供电： 为PD设备提供稳定可靠48V的直流电,满足PD设备不越过15.4W的功率消耗。

5、断电： 若PD设备从网络上断开时,PSE就会快速地(一般在300～400m之内)停止为PD设备供电，并重复检测过程以检测线缆的终端是否连接PD设备。
