综合布线系统

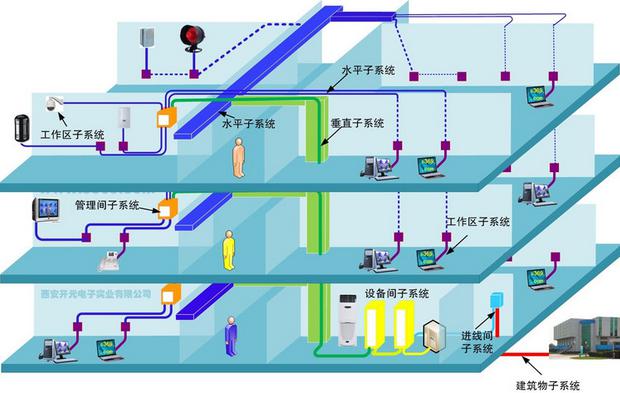

综合布线系统综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。
相对于以往的布线，综合布线系统的特点可以概况为：
实用性：实施后，布线系统将能够适应现代和未来通信技术的发展，并且实现话音、数据通信等信号的统一传输。
灵活性：布线系统能满足各种应用的要求，即任一信息点能够连接不同类型的终端设备，如电话、计算机、打印机、电脑终端、电传真机、各种传感器件以及图像监控设备等。
模块化：综合布线系统中除去固定于建筑物内的水平缆线外，其余所有的接插件都是基本式的标准件，可互连所有话音、数据、图像、网络和楼宇自动化设备，以方便使用、搬迁、更改、扩容和管理。
扩展性：综合布线系统是可扩充的，以便将来有更大的用途时，很容易将新设备扩充进去。
经济性：采用综合布线系统后可以使管理人员减少，同时，因为模块化的结构，工作难度大大降低了日后因更改或搬迁系统时的费用。
通用性：对符合国际通信标准的各种计算机和网络拓扑结构均能适应，对不同传递速度的通信要求均能适应，可以支持和容纳多种计算机网络的运行
工作区子系统
目的是实现工作区终端设备与水平子系统之间的连接，由终端设备连接到信息插座的连接线缆所组成。由信息插座、插座盒、连接跳线和适配器组成。工作区子系统的设计主要考虑信息插座和适配器两个方面。
（1）信息插座：信息插座是工作站与配线子系统连接的接口，综合布线系统的标准IO插座即为8针模块化信息插座。安装插座时，还应该使插座尽量靠近使用者，还应该考虑到电源的位置，根据相关的电器安装规范，信息插座的安装位置距离地面的高度是30~50cm
（2）适配器：工作区适配器的选择应符合以下要求：在设备连接处采用不同 的信息插座时，可以用专用电缆或是适配器；在单一信息插座上进行两项服务时，应该选用“Y”型适配器；在配线子系统中选用的电缆类型不同于设备所需的电缆类型，也不同于连接不同信号的数模转换或数据速率转换等相应的装置时所需的电缆类型，应该采用适配器；根据工作区内不同的电信终端设备可配备相应的终端匹配器。
水平子系统也称配线子系统
目的是实现信息插座和管理子系统（跳线架）间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备，并根据速率要去灵活选择线缆：在速率低于10M时一般采用4类或是5类双绞线；在速率为10~100M时一般采用5类或是6类双绞线；在速率高于100M时，采用光纤或是6类双绞线。
配线子系统要求在90m范围内，它是指从楼层接线间的配线架至工作区的信息点的实际长度。如果需要某些宽带应用时，可以采用光缆。信息出口采用插孔为ISDN8芯（RJ45)的标准插口，每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。配线子系统最常见的拓扑结构是星形结构，该系统中的每一点都必须通过一根独立的线缆与管理子系统的配线架连接。
管理子系统
本子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。互连配线架根据不同的连接硬件分楼层配线架（箱）IDF和总配线架（箱）MDF，IDF可安装在各楼层的干线接线间，MDF一般安装在设备机房。
垂直干线子系统
目的是实现计算机设备、程控交换机（PBX）、控制中心与各管理子系统间的连接，是建筑物干线电缆的路由。该子系统通常是两个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施。系统由建筑物内所有的垂直干线多对数电缆及相关支撑硬件组成，以提供设备间总配线架与干线接线间楼层配线架之间的干线路由。常用介质是大对数双绞线电缆和光缆。
干线的通道包括开放型和封闭型两种。前者是指从建筑物的地下室到其楼顶的一个开放空间，后者是一连串的上下对齐的布线间，每层各有一间，电缆利用电缆孔或是电缆井穿过接线间的地板，由于开放型通道没有被任何楼板所隔开，因此为施工带来了很大的麻烦，一般不采用。
设备室子系统
本子系统主要是由设备间中的电缆、连接器和有关的支撑硬件组成，作用是将计算机、PBX、摄像头、监视器等弱电设备互连起来并连接到主配线架上。设备包括计算机系统、网络集线器（Hub）、网络交换机（Switch）、程控交换机（PBX）、音响输出设备、闭路电视控制装置和报警控制中心等。
建筑群干线子系统图
该子系统将一个建筑物的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上，是结构化布线系统的一部分，支持提供楼群之间通信所需的硬件。它由电缆、光缆和入楼处的过流过压电气保护设备等相关硬件组成，常用介质是光缆。
建筑群子系统布线有以下三种方式：
地下管道敷设方式：在任何时候都可以敷设电缆，且电缆的敷设和扩充都十分方便，它能保持建筑物外貌与表面的整洁，能提供最好的机械保护。它的缺点是要挖通沟道，成本比较高。
直埋沟内敷设方式：能保持建筑物与道路表面的整齐，扩充和更换不方便，而且给线缆提供的机械保护不如地下管道敷设方式，初次投资成本比较低。
架空方式：如果建筑物之间本来有电线杆，则投资成本是最低的，但它不能提供任何机械保护，因此安全性能较差，同时也会影响建筑物外观的美观性。
